GEDORE BLUE DVI-20L/Z + DVI-28L/Z Násobič momentu DREMOPLUS ALU 2000–2800 N·m / 1500–2050 lbf·ft DVI-20L 2653249
Násobic momentu DREMOPLUS ALU 2000 Nm
Násobic momentu DREMOPLUS ALU 2000 Nm
Přímé reakční rameno tvaru L pro DVI20, 1"
EAN: 4010886934470
Code: 2653303
No.: RL-DVI20
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 1200 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 84679900
Cistá hmotnost [kg]: 1,2 kg
Celková délka [mm]: 230 mm
Materiál: kovaný lehký kov / ocel
Vzdálenost dojezdu - zacátek reakcního ramene (min.): 73
Vzdálenost pohonu - konec reakcního ramene (max.): 152
Výška príruby [mm]: 16
Polomer príruby [mm]: 43 mm
Vnejší prumer [mm]: 86 mm
Šírka reakcního ramene venku [mm]: 61,5 mm
Výška zajištovací rukojeti [mm]: 63 mm
Výška ctverce [mm]: 37 mm
Zalomené reakční rameno tvaru Z pro DVI20
EAN: 4010886934487
Code: 2653281
No.: RZ-DVI20
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 1100 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 84679900
Cistá hmotnost [kg]: 1,1 kg
Celková délka [mm]: 230 mm
Materiál: kovaný lehký kov / ocel
Výška podpery [mm]: 69 mm
Vzdálenost dojezdu - zacátek reakcního ramene (min.): 100
Vzdálenost pohonu - konec reakcního ramene (max.): 150
Výška príruby [mm]: 12
Polomer príruby [mm]: 43 mm
Vnejší prumer [mm]: 86 mm
Šírka reakcního ramene venku [mm]: 28 mm
Přímé reakční rameno tvaru L pro DVI28, 1"
EAN: 4010886934494
Code: 2653338
No.: RL-DVI28
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 1700 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 84679900
Cistá hmotnost [kg]: 1,7 kg
Celková délka [mm]: 230 mm
Materiál: kovaný lehký kov / ocel
Vzdálenost dojezdu - zacátek reakcního ramene (min.): 83
Vzdálenost pohonu - konec reakcního ramene (max.): 198,5
Výška príruby [mm]: 20
Polomer príruby [mm]: 51,5 mm
Vnejší prumer [mm]: 103 mm
Šírka reakcního ramene venku [mm]: 68 mm
Výška zajištovací rukojeti [mm]: 63 mm
Výška ctverce [mm]: 37 mm
Náhradní čtyřhran 1" pro DVI20
EAN: 4010886934517
Code: 2653346
No.: E-VKT-DVI20
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 300 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 84679900
Cistá hmotnost [kg]: 0,3 kg
Celková délka [mm]: 230 mm
Náhradní čtyřhran 1" včetně kroužku pro DVI28
EAN: 4010886934524
Code: 2670526
No.: E-VKR-DVI28
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 500 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 84679900
Cistá hmotnost [kg]: 0,5 kg
Celková délka [mm]: 230 mm
Zalomené reakční rameno tvaru Z pro DVI28
EAN: 4010886934500
Code: 2653311
No.: RZ-DVI28
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 1500 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 84679900
Cistá hmotnost [kg]: 1,5 kg
Celková délka [mm]: 230 mm
Materiál: kovaný lehký kov / ocel
Výška podpery [mm]: 80 mm
Vzdálenost dojezdu - zacátek reakcního ramene (min.): 101
Vzdálenost pohonu - konec reakcního ramene (max.): 151
Výška príruby [mm]: 12
Polomer príruby [mm]: 51,5 mm
Vnejší prumer [mm]: 103 mm
Šírka reakcního ramene venku [mm]: 35 mm
Násobic momentu DREMOPLUS ALU 2000 Nm
EAN: 4010886934432
Code: 2653249
No.: DVI-20L
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 1800 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 82041100
Cistá hmotnost [kg]: 1,8 kg
Celková délka [mm]: 230 mm
Seznam dílu (text): multiplikátor tocivého momentu dremoplus alu s modelem závislým, trvale integrovaným reakcním ramenem ve tvaru z nebo ve tvaru l dodání v robustním prepravním kufríku s penovou vložkou, certifikátem o zkoušce od výrobce a tabulkou nastavení podrobné technické informace jsou k dispozici na vyžádání
Montáž pohonu, ctvercová [metrická]: 20,0 mm
Upevnení pohonu, hranaté [palce]: 3/4"
Vstupní tocivý moment (max.) [Nm]: 580 n·m
Prevodový pomer: 4,44444444444444e-02
Výstupní ctverec: 1"
Vstupní tocivý moment (max.) [Lbf · ft]: 430 lbf·ft
Výstupní moment (max.) [Nm]: 2000
Výstupní moment (max.) [Lbf · ft]: 1500
Celková šírka bez reakcního ramene: 88
Celková výška bez reakcního ramene: 131,0
Výstupní ctverec [metrický]: 25 mm
Výstupní ctverec [palce]: 1"
Vzdálenost mezi výstupním ctvercem a zacátkem reakcního ramene (min.): 73
Vzdálenost mezi výstupním ctvercem a koncem reakcního ramene (max.): 152
Násobic momentu DREMOPLUS ALU 2000 Nm
EAN: 4010886934456
Code: 2653265
No.: DVI-20Z
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 1800 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 82041100
Cistá hmotnost [kg]: 1,8 kg
Celková délka [mm]: 230 mm
Seznam dílu (text): multiplikátor tocivého momentu dremoplus alu s modelem závislým, trvale integrovaným reakcním ramenem ve tvaru z nebo ve tvaru l dodání v robustním prepravním kufríku s penovou vložkou, certifikátem o zkoušce od výrobce a tabulkou nastavení podrobné technické informace jsou k dispozici na vyžádání
Montáž pohonu, ctvercová [metrická]: 20,0 mm
Upevnení pohonu, hranaté [palce]: 3/4"
Vstupní tocivý moment (max.) [Nm]: 580 n·m
Prevodový pomer: 4,44444444444444e-02
Výstupní ctverec: 1"
Vstupní tocivý moment (max.) [Lbf · ft]: 430 lbf·ft
Výstupní moment (max.) [Nm]: 2000
Výstupní moment (max.) [Lbf · ft]: 1500
Celková šírka bez reakcního ramene: 88
Celková výška bez reakcního ramene: 131
Výstupní ctverec [metrický]: 25 mm
Výstupní ctverec [palce]: 1"
Vzdálenost mezi výstupním ctvercem a zacátkem reakcního ramene (min.): 100
Vzdálenost mezi výstupním ctvercem a koncem reakcního ramene (max.): 150

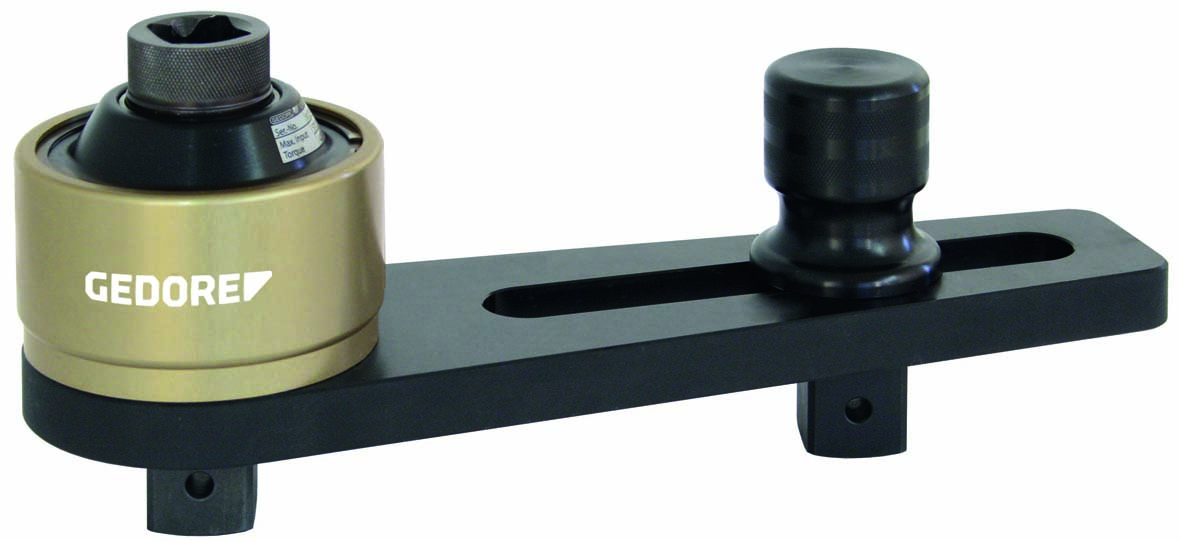

Násobic momentu DREMOPLUS ALU 2800 Nm
EAN: 4010886934449
Code: 2653257
No.: DVI-28L
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 2400 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 82041100
Cistá hmotnost [kg]: 2,4 kg
Celková délka [mm]: 230 mm
Seznam dílu (text): multiplikátor tocivého momentu dremoplus alu s modelem závislým, trvale integrovaným reakcním ramenem ve tvaru z nebo ve tvaru l dodání v robustním prepravním kufríku s penovou vložkou, certifikátem o zkoušce od výrobce a tabulkou nastavení podrobné technické informace jsou k dispozici na vyžádání
Montáž pohonu, ctvercová [metrická]: 20,0 mm
Upevnení pohonu, hranaté [palce]: 3/4"
Vstupní tocivý moment (max.) [Nm]: 550 n·m
Prevodový pomer: 1:5,5
Výstupní ctverec: 1"
Vstupní tocivý moment (max.) [Lbf · ft]: 410 lbf·ft
Výstupní moment (max.) [Nm]: 2800
Výstupní moment (max.) [Lbf · ft]: 2050
Celková šírka bez reakcního ramene: 106
Celková výška bez reakcního ramene: 146
Výstupní ctverec [metrický]: 25 mm
Výstupní ctverec [palce]: 1"
Vzdálenost mezi výstupním ctvercem a zacátkem reakcního ramene (min.): 83
Vzdálenost mezi výstupním ctvercem a koncem reakcního ramene (max.): 199
Násobic momentu DREMOPLUS ALU 2800 Nm
EAN: 4010886934463
Code: 2653273
No.: DVI-28Z
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 2400 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 82041100
Cistá hmotnost [kg]: 2,4 kg
Celková délka [mm]: 230 mm
Seznam dílu (text): multiplikátor tocivého momentu dremoplus alu s modelem závislým, trvale integrovaným reakcním ramenem ve tvaru z nebo ve tvaru l dodání v robustním prepravním kufríku s penovou vložkou, certifikátem o zkoušce od výrobce a tabulkou nastavení podrobné technické informace jsou k dispozici na vyžádání
Montáž pohonu, ctvercová [metrická]: 20,0 mm
Upevnení pohonu, hranaté [palce]: 3/4"
Vstupní tocivý moment (max.) [Nm]: 550 n·m
Prevodový pomer: 1:5,5
Výstupní ctverec: 1"
Vstupní tocivý moment (max.) [Lbf · ft]: 410 lbf·ft
Výstupní moment (max.) [Nm]: 2800
Výstupní moment (max.) [Lbf · ft]: 2050
Celková šírka bez reakcního ramene: 106
Celková výška bez reakcního ramene: 146
Výstupní ctverec [metrický]: 25 mm
Výstupní ctverec [palce]: 1"
Vzdálenost mezi výstupním ctvercem a zacátkem reakcního ramene (min.): 100
Vzdálenost mezi výstupním ctvercem a koncem reakcního ramene (max.): 150
Popis produktu
Parametry
Vhodný zejména pro: • Průmysl, stavby, opravny osobních a nákladních automobilů, zemědělské stroje, stavební stroje • Stavby mostů, letadel, železnic, lodí, rafinérií • Montáž strojních zařízení a agregátů, údržba Vlastnosti: • Mechanický, ruční násobič momentu pro řízené utahování šroubů a uvolňování šroubových spojů • Jednostupňová planetová převodovka • Tělo z legovaného hliníku • Násobicí poměr 1 : 4, 1 : 5,5 • Zaručovaná přesnost: lepší než ±3 % • Pro pohon momentovým klíčem • 2 modely s maximální zatížitelností v rozsahu od max. 2000 Nm do max. 2800 Nm • Model Z: zalomené reakční rameno tvaru Z z chrom-vanadové oceli • Model L: přímé rameno tvaru L – s nastavitelným reakčním čtyřhranem – z lehkého kovu • Výstupní čtyřhranný trn s vyvrtaným otvorem pro nástrčkové klíče s bezpečnostním kolíkem a kroužkem Obsah dodávky: • Násobič momentu DREMOPLUS ALU • S pevně zabudovaným reakčním ramenem tvaru Z nebo L v závislosti na modelu • Dodává se v odolném kufříku s pěnovými vložkami • Certifikát o továrním testu a nastavovací tabulka • Podrobné technické údaje na vyžádání
Cistá hmotnost [g]: 1800 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 82041100
Cistá hmotnost [kg]: 1,8 kg
Celková délka [mm]: 230 mm
Seznam dílu (text): multiplikátor tocivého momentu dremoplus alu s modelem závislým, trvale integrovaným reakcním ramenem ve tvaru z nebo ve tvaru l dodání v robustním prepravním kufríku s penovou vložkou, certifikátem o zkoušce od výrobce a tabulkou nastavení podrobné technické informace jsou k dispozici na vyžádání
Montáž pohonu, ctvercová [metrická]: 20,0 mm
Upevnení pohonu, hranaté [palce]: 3/4"
Vstupní tocivý moment (max.) [Nm]: 580 n·m
Prevodový pomer: 4,44444444444444e-02
Výstupní ctverec: 1"
Vstupní tocivý moment (max.) [Lbf · ft]: 430 lbf·ft
Výstupní moment (max.) [Nm]: 2000
Výstupní moment (max.) [Lbf · ft]: 1500
Celková šírka bez reakcního ramene: 88
Celková výška bez reakcního ramene: 131,0
Výstupní ctverec [metrický]: 25 mm
Výstupní ctverec [palce]: 1"
Vzdálenost mezi výstupním ctvercem a zacátkem reakcního ramene (min.): 73
Vzdálenost mezi výstupním ctvercem a koncem reakcního ramene (max.): 152
