GEDORE BLUE DVV-13Z Násobič momentu DREMOPLUS ALU 1300 N·m / 950 lbf·ft RZ-DVV13 2653397

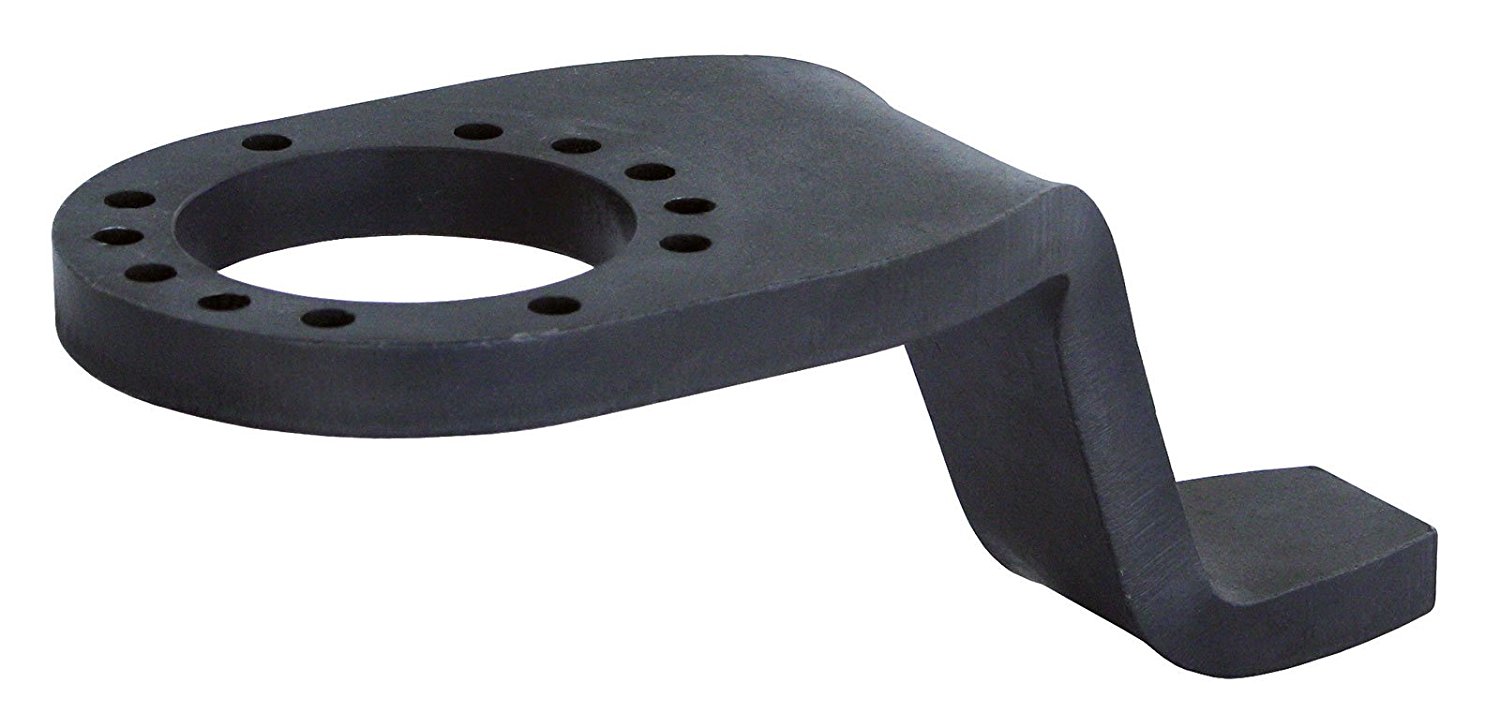

Zalomené reakční rameno tvaru Z pro DVV-13
Zalomené reakční rameno tvaru Z pro DVV-13
Násobic momentu DREMOPLUS ALU 1300 Nm
EAN: 4010886934548
Code: 2653370
No.: DVV-13Z
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 1300 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 82041100
Cistá hmotnost [kg]: 1,3 kg
Celková délka [mm]: 230 mm
Seznam dílu (text): multiplikátor tocivého momentu dremoplus alu
se zalomeným reakcním ramenem ve tvaru z.
dodávka v robustním prepravním kufríku s penovou vložkou
osvedcení o tovární zkoušce a tabulka nastavení
podrobné technické informace jsou k dispozici na vyžádání
Pohon námestí [palce]: 1/2"
Montáž pohonu, ctvercová [metrická]: 12,5 mm
Upevnení pohonu, hranaté [palce]: 1/2"
Vstupní tocivý moment (max.) [Nm]: 270 n·m
Prevodový pomer: 4,51388888888889e-02
Výstupní ctverec: 3/4"
Vstupní tocivý moment (max.) [Lbf · ft]: 200 lbf·ft
Výstupní moment (max.) [Nm]: 1300
Výstupní moment (max.) [Lbf · ft]: 950
Celková šírka bez reakcního ramene: 80
Celková výška bez reakcního ramene: 133
Výstupní ctverec [metrický]: 20 mm
Výstupní ctverec [palce]: 3/4"
Vzdálenost mezi výstupním ctvercem a zacátkem reakcního ramene (min.): 56
Vzdálenost mezi výstupním ctvercem a koncem reakcního ramene (max.): 95
Široké multiplikátory tocivého momentu: 80
Celková výška s reakcním ramenem (min.): 165
Celková výška s reakcním ramenem (max.): 173
Násobic momentu Set DREMOPLUS ALU 1300 Nm
EAN: 4010886934555
Code: 2653389
No.: DVV-13ZG
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 3000 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 82041100
Cistá hmotnost [kg]: 3 kg
Celková délka [mm]: 230 mm
Seznam dílu (text): dvv-13z k 32 27 k 32 30 k 32 32
Pohon námestí [palce]: 1/2"
Montáž pohonu, ctvercová [metrická]: 12,5 mm
Upevnení pohonu, hranaté [palce]: 1/2"
Vstupní tocivý moment (max.) [Nm]: 270 n·m
Prevodový pomer: 4,51388888888889e-02
Výstupní ctverec: 3/4"
Vstupní tocivý moment (max.) [Lbf · ft]: 200 lbf·ft
Výstupní moment (max.) [Nm]: 1300
Výstupní moment (max.) [Lbf · ft]: 950
Celková šírka bez reakcního ramene: 80
Celková výška bez reakcního ramene: 133
Výstupní ctverec [metrický]: 20 mm
Výstupní ctverec [palce]: 3/4"
Vzdálenost mezi výstupním ctvercem a zacátkem reakcního ramene (min.): 56
Vzdálenost mezi výstupním ctvercem a koncem reakcního ramene (max.): 95
Široké multiplikátory tocivého momentu: 80
Celková výška s reakcním ramenem (min.): 165
Celková výška s reakcním ramenem (max.): 173
Přímé reakční rameno tvaru L pro DVV-13, 3/4"
EAN: 4010886934562
Code: 2653400
No.: RL-DVV13
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 800 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 84679900
Cistá hmotnost [kg]: 0,8 kg
Celková délka [mm]: 230 mm
Materiál: lehký kov
Vzdálenost dojezdu - zacátek reakcního ramene (min.): 60
Vzdálenost pohonu - konec reakcního ramene (max.): 159
Výška príruby [mm]: 20
Polomer príruby [mm]: 35,5 mm
Vnejší prumer [mm]: 75 mm
Šírka reakcního ramene venku [mm]: 46,5 mm
Výška zajištovací rukojeti [mm]: 30 mm
Výška ctverce [mm]: 30,8 mm
Centrální kolo pro DVV-13
EAN: 4010886934814
Code: 2684233
No.: E-S-DVV13
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 96 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 84679900
Cistá hmotnost [kg]: 0,096 kg
Celková délka [mm]: 230 mm
Zalomené reakční rameno tvaru Z pro DVV-13
EAN: 4010886934579
Code: 2653397
No.: RZ-DVV13
Zobrazit popis
cca 3-9 dní
Cistá hmotnost [g]: 582 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 84679900
Cistá hmotnost [kg]: 0,582 kg
Celková délka [mm]: 230 mm
Materiál: kovaný lehký kov / ocel
Výška podpery [mm]: 70 mm
Vzdálenost dojezdu - zacátek reakcního ramene (min.): 55
Vzdálenost pohonu - konec reakcního ramene (max.): 95
Výška príruby [mm]: 26
Polomer príruby [mm]: 28,5 mm
Vnejší prumer [mm]: 61 mm
Šírka reakcního ramene venku [mm]: 29 mm
Popis produktu
Parametry
Vhodný zejména pro: • Průmysl, stavby, opravny osobních a nákladních automobilů, zemědělské stroje • Stavby mostů, letadel, železnic, lodí, rafinérií • Montáž strojních zařízení a agregátů, údržba Vlastnosti: • Mechanický, ruční násobič momentu pro řízené utahování šroubů a uvolňování šroubových spojů • Jednostupňová planetová převodovka • Tělo z legovaného hliníku • Zalomené reakční rameno tvaru Z z chrom-vanadové oceli • Lze volitelně doplnit přímým ramenem tvaru L – s nastavitelným reakčním čtyřhranem – z lehkého kovu • Násobicí poměr 1 : 5 • Zaručovaná přesnost: lepší než ±3 % • Pro pohon momentovým klíčem • 1 model pro maximální zatížitelnost kolem 1300 Nm • K dispozici také jako souprava (DVV-13ZG) se třemi různými nástrčkovými klíči – velikosti 27, 30, 32 mm • Výstupní čtyřhranný trn s vyvrtaným otvorem pro nástrčkové klíče s bezpečnostním kolíkem a kroužkem Obsah dodávky: • Násobič momentu DREMOPLUS ALU • Zalomené reakční rameno tvaru Z • Dodává se v odolném kufříku s pěnovými vložkami • Certifikát o továrním testu a nastavovací tabulka • Podrobné technické údaje na vyžádání
Cistá hmotnost [g]: 582 g
Obsah (pocet kusu): 1 ks
Zeme puvodu: nemecko
Císlo celního sazebníku: 84679900
Cistá hmotnost [kg]: 0,582 kg
Celková délka [mm]: 230 mm
Materiál: kovaný lehký kov / ocel
Výška podpery [mm]: 70 mm
Vzdálenost dojezdu - zacátek reakcního ramene (min.): 55
Vzdálenost pohonu - konec reakcního ramene (max.): 95
Výška príruby [mm]: 26
Polomer príruby [mm]: 28,5 mm
Vnejší prumer [mm]: 61 mm
Šírka reakcního ramene venku [mm]: 29 mm
