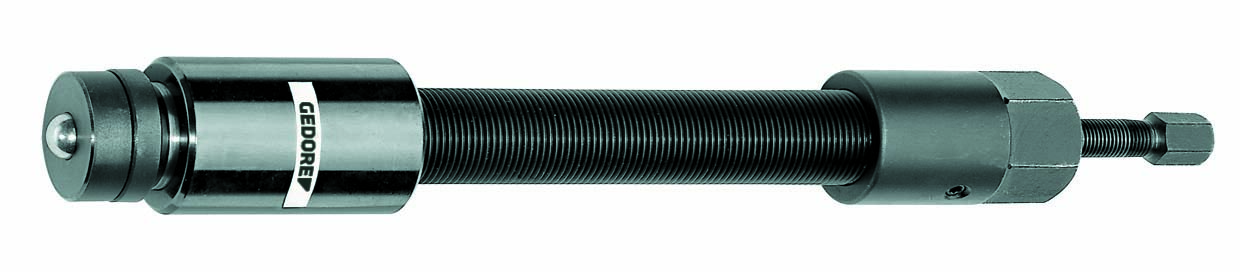

GEDORE BLUE 1.06/HSP Hydraulické tlakové vřeteno 1.06/HSP1 8116100

• Pro řízené a bezpečné stahování
• Sada pro tlaky 10 t, 12 t a 15 t
• Tlakový prvek může být nahrazen hrotem a prodloužen podle potřeby
• Malé tlakové vřeteno je zajištěno šroubovací aretací, aby se zabránilo náhodnému stažení.

Příprava k použití:
1. Než začnete pracovat, zkontrolujte, zda je tlakové vřeteno dostatečně vyšroubováno z krytu, takže přítlačná destička je ve výchozí poloze v hydraulickém válci.
2. Odšroubujte krytku z těla vřetena. Nejprve musíte vyšroubovat pojistný závrtný šroubek.
3. Zašroubujte tělo vřetena zdola do příčníku stahováku, dokud nebude tělo vystupovat z příčníku asi 60 mm.
4. Našroubujte krytku na tělo vřetena až na doraz a pak ji zajistěte na místě pojistným závrtným šroubkem.
Použití a způsob práce: např. jako HSP 3
5. Umístěte stahovák na stahovaný díl a předepněte tělo stahováku s využitím klíče velikosti 41 mm.
6. Šroubujte tlakové věřeno do krytky s využitím klíče velikosti 17. Začne působit hydraulický tlak. Zdvih přítlačné destičky v hydraulickém válci je max. 12 mm. Díl, který byl uvolněn hydraulickým válcem, může být úplně stažen otáčením tělem vřetena s krytkou velikosti 41 mm.
7. Tlakové vřeteno (17 mm) po použití zašroubujte zpět do výchozí polohy a přítlačnou destičku zasuňte zpět do hydraulického válce.
